指標 | 參數 |
距離測量性能 | |
有合作目標 | 單棱鏡測程：3500m，棱鏡組測程：5000m |
測距精度：±(1mm + 1 x 10-6 · D) | |
測量時間：精測0.3秒、跟蹤0.1秒 | |
免棱鏡（無合作目標） | 柯達灰（90%反射率）測程：1000m，反射片（60mm×60mm）測程：1000m |
0~500m測距精度：±(2mm + 2 x 10-6 · D)； 500~1000m測距精度：±(5mm + 2 x 10-6 · D)； 1000~1500~2000m測距精度：±(10mm + 2 x 10-6 · D) | |
測量時間：0.3-3秒 | |
角度測量性能 | |
精度 | 0.5″ |
測角方式 | 絕對編碼測角技術 |
碼盤直徑 | 79mm |
最小讀數 | 0.1″ /1″ 可選 |
探測方式 | 水平盤：四路探測，豎直盤：四路探測 |

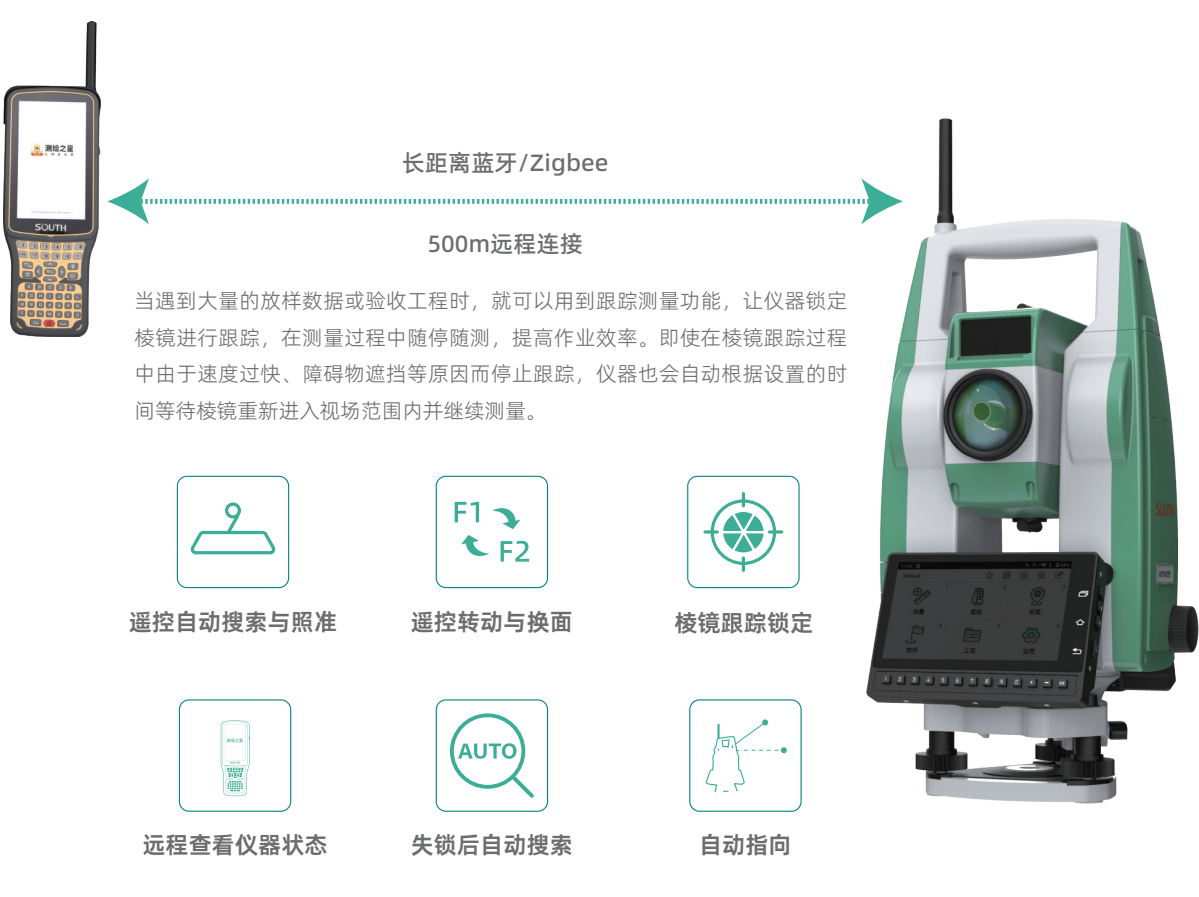

ATR系統參數 | |
測程 | 標準棱鏡：3-1200m；360?棱鏡：800m；跟蹤模式：800m |
定位精度 | 0.5″ |
搜索時間 | 3-5s |
搜索范圍 | ±1.5° |
PS系統參數 | |
測程 | 360?棱鏡：1.5-450m |
搜索時間 | 典型90°：3.5s |
搜索范圍 | ±18° |
伺服系統參數 | |
傳動結構 | 蝸輪蝸桿 |
最大轉速 | 45?/s |
望遠鏡參數 | |
成像 | 正像 |
鏡筒長度 | 154mm |
物鏡有效孔徑 | 望遠：Ф48mm；測距：Ф50mm |
放大倍率 | 30X |
視場角 | 1°30′ |
分辨率 | 3″ |
最短視距 | 1.2m |
水準器參數 | |
管水準器 | 30″/2mm |
圓水準器 | 8′/2mm |
系統綜合參數 | |
補償器 | 雙軸液體光電式電子補償器（補償范圍：±4′，分辨率：0.5″） |
棱鏡常數修正 | 輸入?yún)?shù)自動改正 |
氣象修正 | 溫度氣壓傳感器自動改正 |
操作系統／用戶交互 | |
按鍵 | 單面17鍵 × 2，一鍵測量 |
屏幕 | 5.5英寸，TFT液晶屏幕，分辨率：720 x 1280 |
操作系統 | Android |
處理器 | MTK 6762，主頻2.0Ghz |
內存 | RAM:4GB,ROM:64GB |
激光對中器（光學對中器可選） | 支持 |
激光測量?jī)x器高 | 支持 |
導向光 | 支持 |
亮度調節 | 4級調節 |
激光器裝載方式 | 直接裝進豎軸，與豎軸同軸 |
硬件 | |
尺寸 | 217mm×198mm×378mm |
重量（含電池） | 7kg |
溫度 | 工作溫度：-20℃～60℃；存儲溫度：-30℃～70℃ |
防護等級 | IP55 |
電氣 | |
電源 | 鋰電池 |
電池 | 鋰電池x 2，5400mAh，8.4V，配座充充電，滿足8小時續航時間 |
通訊 | |
I/O端口 | USB-TypeC接口、TF卡座、SIM卡座：Micro-SIM |
網絡 | 全網通 |
藍牙 | 支持 |
WIFI | 支持 |
USB | 支持OTG |
麥克/喇叭 | 支持 |
