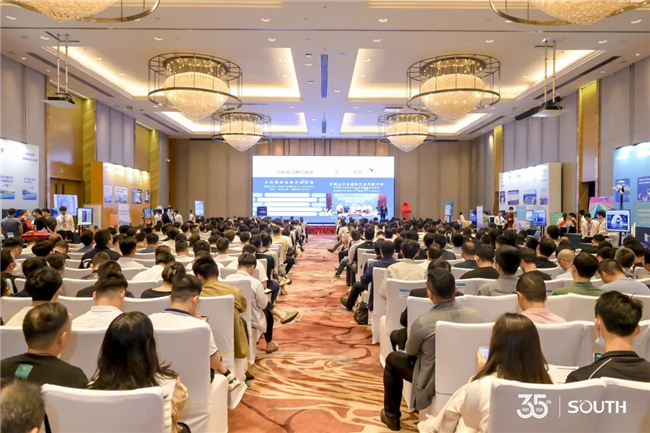

3月28日，南方測繪2024用戶大會暨35周年志慶（廣東站）順利召開。眾多行業領域的領導及用戶代表齊聚廣州，共同探討如何構建智能化測繪生態，尋找新形勢下合作共贏的新方向、新機會，并一同見證校企合作揭牌的儀式、體驗新產品新技術的應用、交流方案貼合需求的實踐。
廣東省測繪學會副理事長、廣東省測繪工程有限公司總經理 呂鳳濤
廣東省工程勘察設計行業協會工程測量與監測分會副秘書長、廣東省重工建筑設計院有限公司巖土分院院長 李建平
廣東工貿職業技術學院副校級領導 夏韓輝（左）、南方測繪集團副總裁·教育事業部總經理 郭寶宇（右）
南方測繪集團副總裁 葛瑞華
南方測繪集團廣州分公司總經理 黃葵
“構建智能化測繪生態”南方測繪2024用戶大會暨35周年志慶（廣東站）
隧道檢測綜合解決方案

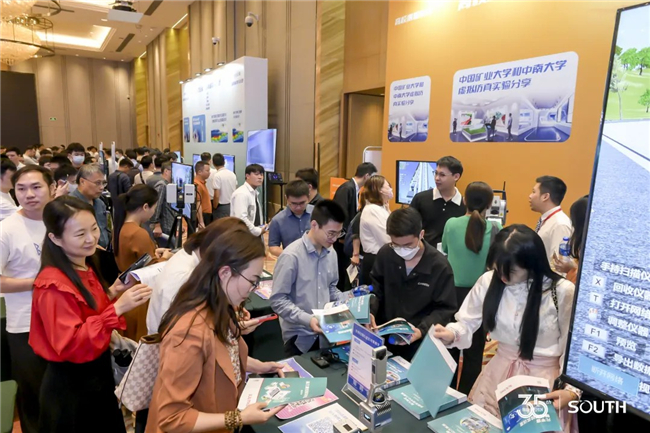

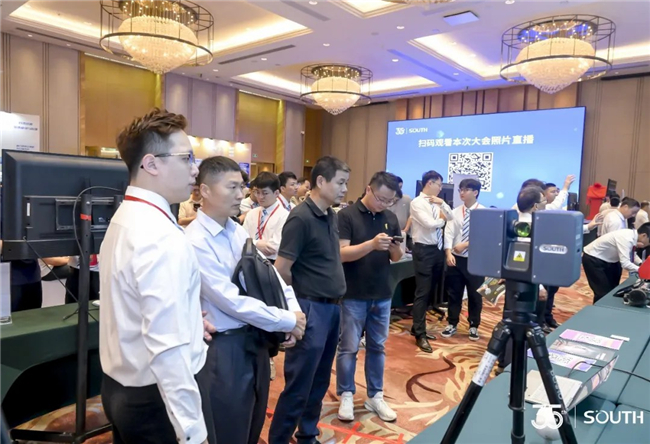

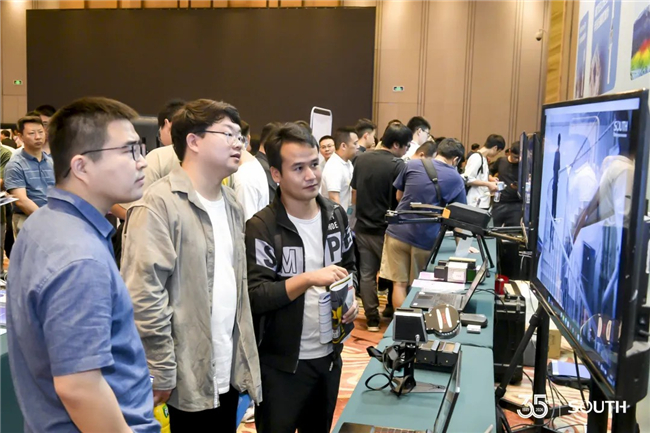

大會現場，“自然資源、城鎮規劃與管理”“隧道檢測”“水利、基坑、隧道監測”“智能建造”“高校測量教育”等展區熱度持續高漲，眾多用戶朋友們圍觀體驗，了解產品與解決方案的應用價值，其中，“隧道檢測”多款新品更是拉高了體驗氛圍，一睹隧道建設到運營管理整個解決方案應用成果。
南方測繪智能精密測量技術融合創新，智能檢測軟硬件高效結合，內外精進，形成隧道檢測綜合解決方案，進一步革新隧道檢測作業體驗，為隧道建設及運營保駕護航。
架站式隧道檢測：SPL-1500
隧道投入運營前，需要掃描檢測隧道保證通行安全，可通過SPL-1500架站式三維激光掃描儀采集隧道點云數據，還能用TSS軟件控制掃描儀實時作業，軟件自動生成限界數據、凈空數據、橢圓度分析數據以及三維點云數據，精度高達2mm。
SPL-1500架站式三維激光掃描儀，一款輕量型的長測程掃描儀，整機僅重6Kg，測程1500m，輕量型設計的同時兼顧更大尺寸場景的掃描，測距精度與進口產品處于同一水平，采集速度快，無需精細整平，立架即掃，高效滿足隧道竣工驗收、調線調坡等作業需求，提供隧道斷面偏距、頂?shù)装甯叱獭?shí)際圓心坐標、橢圓度、凈空；提供超欠挖侵限分析、凈空分析、橢圓度分析、健康度分析（.dxf）等數據；提供參考分析隧道結構情況。

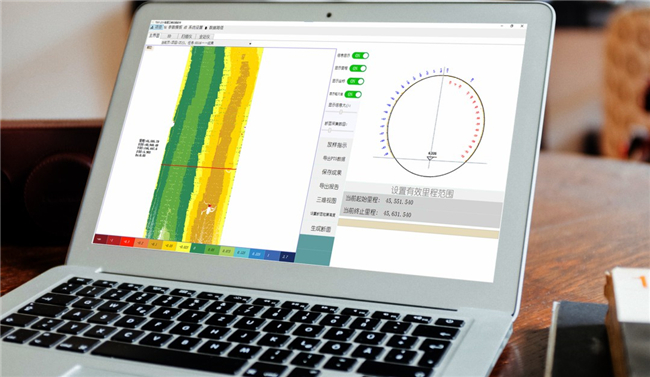

當施工過程中需要進行隧道侵限分析時，用TSS軟件驅動SPL-1500架站式三維激光掃描儀，現場得出隧道侵限分析成果，同時支持輸出斷面報表以及任意間隔方量統計表等。軟件還量身定制了“隧道中心線偏移分析功能”，快速準確獲取中心線偏移數據，有效降低施工成本，滿足隧道施工過程中檢測需求。
移動式隧道檢測：MS201

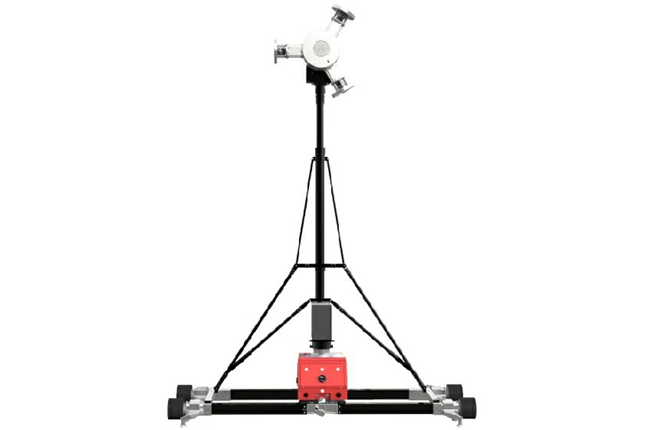

隧道運營期間，針對作業天窗期短、隧道長任務重、人工整治病害效率低、安全隱患大等難題，南方測繪智能精密測量技術超然進階，帶來了更加精準高效的一體化有軌隧道表觀綜合檢測系統——MS201系統2024款，將作業體驗、效率、精度提高至更高水準。系統由超清攝影模塊、三維激光掃描模塊，軌道車載平臺以及TSD采集軟件、云圖數據生產軟件組成，模塊化設計，易于拆裝，易于攜帶，更方便二次開發，支持各類定制化解決方案，滿足多種作業要求。
系統的目標識別很強悍，精度可達0.2mm，3組超高清面陣相機協調工作，360°全覆蓋掃描，以及14幀每秒的拍攝速度；同時面陣相機還自帶低功耗LED光源，以應對隧道環境光線變化的影響；面陣相機的全碳釬維支撐桿可進行1.7到2.1米的高度調節，以適應不同尺寸隧道環境；使得采集過程能獲得隧道表觀更全面影像，洇濕、缺塊、缺角、裂縫等各種復雜病害一目了然。
對于隧道部分區段光線弱的問題，研發設計更是富含巧思，在軌道車載平臺新增前后大燈，照射方向跟隨小車前行方向而改變，同時新增激光雷達，檢測行進方向的障礙物，還新增了急停按鈕，可以立刻終止小車及面陣相機的運行，極大協助了作業人員對小車前進方向上的障礙物做出有效判斷。此外，小車中控加入了高精度的慣導和傾角計，有利于獲取隧道線性幾何參數，還原真實隧道點云模型。

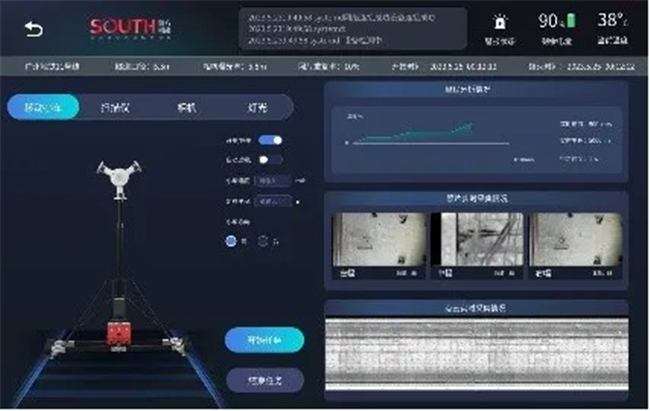

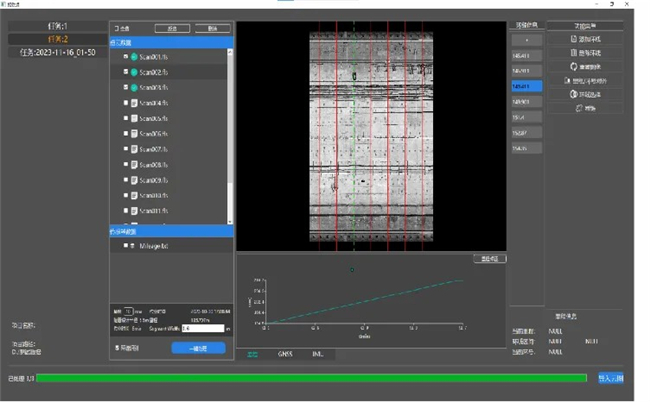

TSD采集軟件可以智能自檢，不用人為檢查設備連接情況以及故障問題；支持記憶配置參數，下次相同類型的項目作業前可直接調用；支持對MS201各模塊的控制，實時顯示設備狀態信息，快速高效地采集點云、影像、慣導等各種數據；支持實時快速圖傳，點云實時解算預覽，現在即掃即見；更支持定點拍攝，高效完成巡檢補拍任務，不遺漏任何一處細節。
與此同時，三維激光掃描儀采集的隧道點云數據，經軟件自動解算后，可獲取錯臺、凈空、橢圓度、限界等多項結構數據成果，支持一鍵生成巡檢報告。
云圖數據生產軟件
外業采集的數據還可導入云圖數據生產軟件，隧道綜合檢測數據“多面手”，強可視化交互處理，二三維多種成果輸出，簡易化數據處理操作。
云圖數據生產軟件，可導出斷面切取、凈空收斂、限界分析、環塊錯臺、表觀病害等隧道檢測標準成果；支持多維度數據統一，實現多源多期數據間時空關系統一；支持點云/影像智能算法，輸出多分辨率/多內容專題影像圖，表觀病害快速篩查；支持多任務兼容處理，多期數據一鍵處理，解放數據生產力；支持隧道場景專項數據庫管理，數據結構清晰明了；還支持更多定制化功能集成擴展，增強軟件適用性。
TMP隧道健康數據生產管理平臺

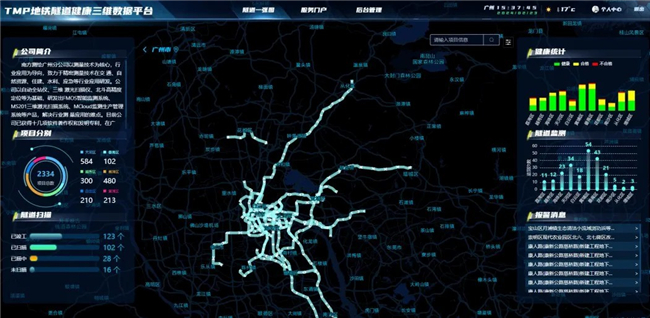

TMP隧道健康數據生產管理平臺，通過三維場景加載隧道輕量化點云數據，實時查看監測數據，實現地鐵隧道數字孿生監測，賦能鐵路隧道信息化呈現和監測決策。平臺可進行隧道結構三維可視化分析，包含斷面分析，凈空分析、限界分析等內容；隧道病害三維可視化分析，點云模型標記病害位置、病害統計分析、輸出病害報表等；隧道監測分析，實時展示監測數據曲線，分析隧道監測區變化趨勢；項目管理平臺，協助單位實現隧道模型管理、報表管理、數據管理。
隧道智能檢測綜合方案的高效便捷，現已廣泛應用于竣工驗收、調線調坡、監測普查、巡檢維護、應急普查等場景。未來，南方測繪智能精密測量技術將開拓更多新思路、新方法，推進隧道檢測作業更加輕便、快捷、智能。
“構建智能化測繪生態”南方測繪2024用戶大會暨35周年志慶即將進入尾聲，海南的用戶朋友、行業同仁，歡迎掃描下方二維碼，獲取具體會議信息及報名鏈接，大會現場，與您不見不散！
