一、建設背景
黨的二十大報告提出加快建設交通強國、數字中國，優化基礎設施布局、結構、功能和系統集成，構建現代化基礎設施體系?！稊?shù)字中國建設整體布局規劃》提出，推動數字技術和實體經濟深度融合，在農業、工業、金融、教育、醫療、交通、能源等重點領域，加快數字技術創新應用。
廣西位于我國大陸東、中、西地帶的交匯點，南臨北部灣，是連接粵港澳與東盟國家的重要通道，也是西南中南地區的開放發展支點。南寧吳圩國際機場作為廣西的主要機場，自治區黨委、政府高度重視其建設發展，提出了打造面向東盟的門戶樞紐和國際航空貨運樞紐的目標。廣西機場管理集團為實現這一目標，持續加大南寧吳圩國際機場基礎設施建設力度。
根據習近平總書記關于“四型機場”建設和民航局《中國民航四型機場建設行動綱要(2020—2035年)》的指導，結合廣西交通運輸數字化轉型升級、以數字化推進行業治理體系和治理能力現代化的要求，南寧吳圩國際機場將智慧化建設作為重要內容，南寧吳圩國際機場通過統一規劃、統籌建設，充分考慮機場的樞紐地位和長期發展要求，深度融合GIS、BIM等數據，創建機場孿生底座平臺，為工程建設、安全運行、智慧化管理等提供數據和能力支持，將推進《智慧民航建設路線圖》所確定的數字化轉型，創建機場大數據管理體系，實現內外部數據順暢流轉和應用融合創新。把南寧吳圩國際機場建設成“平安、綠色、智慧、人文”的品質機場，如圖1所示，為廣西民航高質量發展、西部交通強省建設和新時代建設作出更大貢獻。

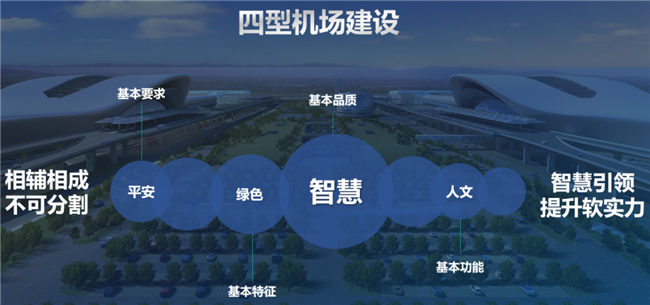

圖 1 “四型機場”建設要素
二、建設內容
1 總體架構

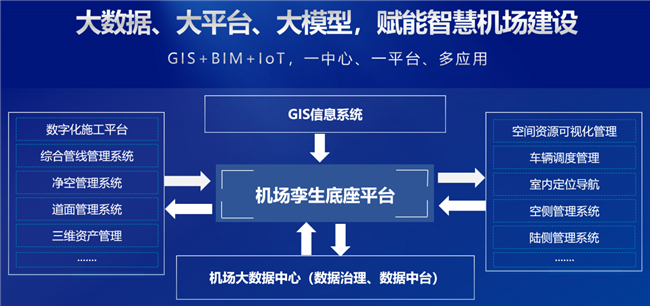

平臺深度融合GIS、BIM、IoT等新一代信息技術，搭建南寧吳圩國際機場數字孿生底座，平臺按照“一中心、一平臺、N應用”的設計理念，賦能智慧機場建設?？傮w設計如圖2所示。
圖 2 數字孿生機場總體設計圖

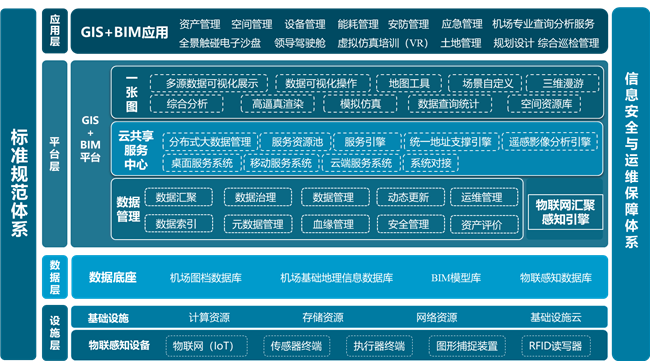

平臺以標準規范體系為基礎，以安全運維為保障，從下到上依次劃分為基礎設施層、數據資源層、基礎平臺層和業務應用層，建立大數據、大平臺、大模型，總體框架如圖3所示。
基礎設施層：實現安全可靠、易于管理、可彈性擴展的硬件環境，能夠?yàn)樘岣邫C(jī)場建設、運行、服務、管理等多種應用的彈性擴展和部署管理能力提供技術支持，同時為相關應用的不斷豐富拓展提供基礎環境支撐。
數據資源層：按照南寧吳圩國際機場數據資源體系，對多源異構海量GIS+BIM數據進行整合，實現統一集成管理。
基礎平臺層：通過建立集數據匯聚、管理、分析、共享為一體的GIS+BIM基礎底座平臺，有效歸集時空地理、BIM等數據，統一為機場提供多基礎服務能力。包括GIS+BIM底座管理系統、機場三維全息“一張圖”引擎、云共享服務中心。
業務應用層：根據南寧吳圩國際機場當前業務系統建設的需要，基于平臺支撐層，建設機場電磁管理子系統、綜合定位移動端、虛擬仿真（VR）演練子系統等多個業務應用系統，支撐相關業務部門工作，提升業務工作信息化、數字化、智能化水平。
圖 3 系統總體架構設計
2 建設內容
2.1 GIS+BIM數據底版建設
將T1、T2、T3航站樓，以及GTC（交通中心）、ITC（航空信息部樓）、AOC（運行指揮中心）等共計約180萬平方米BIM模型與機場基礎測繪數據、專題數據、地下管線數據、圖檔數據、傳感數據等數據融合關聯，構建二三維、動靜態、地上下、室內外一體化的數據底板，建設數據內容如表1所示：
2.2GIS+BIM平臺底座建設
（1）建設GIS+BIM底座管理系統，在GIS+BIM二三維信息數據基礎上，提升平臺對各類GIS、BIM數據的全生命周期管理能力，如圖4所示。

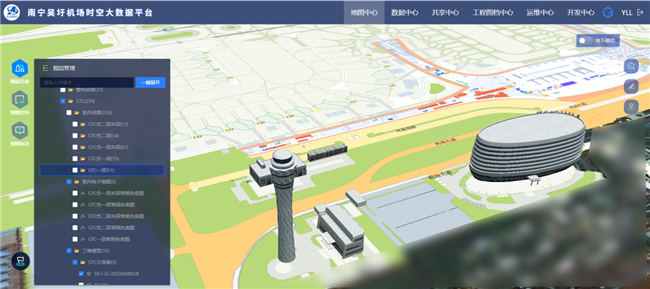

圖 4 GIS+BIM底座管理系統
（2）建設機場三維全息“一張圖”引擎，針對各應用、各部門需求提供三維高渲染可視化引擎、BIM模型分析交互引擎、二三維GIS分析引擎、零代碼場景搭建引擎，如圖5所示。
圖 5 機場三維全息“一張圖”引擎
（3）建設GIS+BIM云共享服務中心，實現機場各業務系統間基于GIS+BIM數據底座的互聯互通。
2.3 GIS+BIM深化應用系統建設
基于平臺底座，新建虛擬仿真培訓（VR）演練子系統、領導駕駛艙、機場電磁管理子系統、綜合定位移動端、設備監控可視化子系統、道面管理系統、管線管理系統、凈空管理系統等多個GIS+BIM深化應用系統，服務于機場日常業務管理，增加信息化系統對業務應用支撐的深度和廣度。

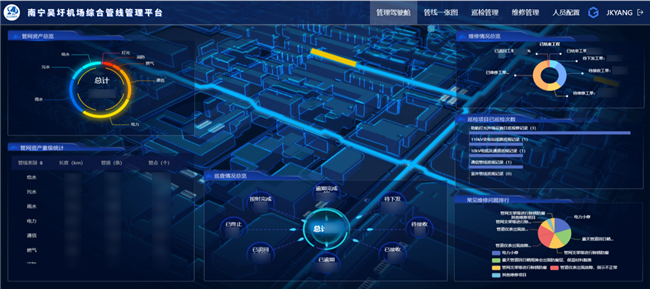

（1）機場綜合管線管理平臺：基于機場GIS系統，利用GIS、數據庫、圖像處理、可視化及WebGL的技術，建立了機場綜合管線管理平臺，PC端、移動端協同應用，提供領導駕駛艙、管線一張圖、巡檢管理、維修管理、平臺管理五大功能模塊，如圖6所示。
圖 6 機場綜合管線管理平臺

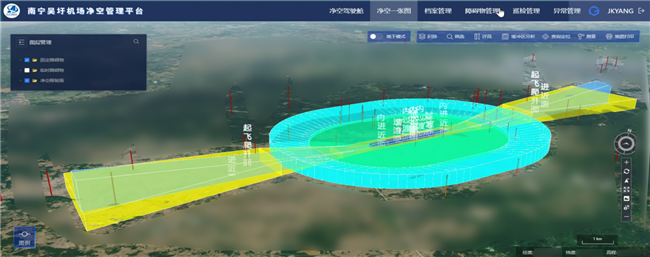

（2）凈空管理系統：基于GIS開發，建立了機場凈空管理系統，提供凈空“一張圖”、障礙物管理、檔案管理、巡檢管理、異常管理等功能，系統采用“WEB端+移動端”的方式，實現“低慢小”、建筑物等影響飛機安全運行障礙物管理，守護機場凈空安全，如圖7所示。
圖 7 凈空管理系統
2.4提供API開發接口及外部系統接口
系統提供API開發接口，可基于接口進行二次開發，滿足各種開發需求。提供外部系統接口，為航站樓弱電信息系統、數字化施工平臺、車輛定位系統、樓宇自控系統等進行數據對接，并為其他使用二三維GIS+BIM數據的應用系統提供GIS+BIM數據服務。
三、創新應用
1 物理機場與數字機場同步建設、同步演進
通過對現實場景、問題、要素進行機理、空間的模擬仿真，提供精細化管理和輔助決策支持，搭建數字機場，實現平臺與T3航站樓同步規劃、同步建設、同步演進。
2 GIS+BIM技術深化應用，服務機場建設全流程
GIS+BIM技術將在T3航站樓建設過程中得到全面、深化的應用，設計BIM、施工BIM、竣工BIM、運維BIM將與其它GIS數據、業務數據、傳感數據融入，納入平臺集中管理，統一服務于T3航站樓規劃、設計、施工、監理、竣工、運維等工程建設環節。
3 統一實施，確保數據銜接、業務協同
T3航站樓通過統一的數據管理平臺，對項目建設、竣工交付及運維各階段數據全面記錄和跟蹤，實現了各階段數據的一致性和無損失傳遞。同時通過有效的項目管理和協調，明確分工和一致性目標，以確保不同技術和平臺之間的順暢對接。例如建設施工和機場整體數據底座由不同廠家負責，成功實現了系統成果的一致性，有效避免了數據損失和成本增加問題。
采用集中管理和協同合作的措施，確保了數據的完整性和系統的一致性，避免不同平臺和技術之間的分歧，提高整體工程的效率和質量，對于未來的機場運維工作和數字孿生機場建設工作至關重要。
通過整體實施，在BIM數據管理和流轉、系統數據銜接、業務協同等方面有著天然優勢：
（1）有利于BIM數據的管理和流轉，通盤考慮了GIS+BIM綜合管理與BIM工程全過程咨詢服務的有機結合，在項目中采用項目的BIM數據存儲模型和BIM輕量化技術，確保BIM工程全過程咨詢服務過程所形成的BIM模型資產完整無損地傳導到GIS+BIM綜合管理平臺，對其他接入平臺的各業務系統提供準確、統一的BIM數據服務。
（2）有利于平臺系統間的銜接：BIM協同平臺與GIS+BIM綜合管理平臺不是各自獨立的孤島，二者雖定位不同，但聯系密切。整體統一實施可實現平臺總體框架、技術框架、數據框架的統一、復用，以及部分功能的服務、數據或功能服務的復用，完成系統的單點登錄等，用同樣的投資實現最好的效果，避免系統煙囪的產生。
（3）有利于業務間的銜接：BIM工程全過程咨詢、GIS+BIM平臺接入的業務系統涉及的機場管理業務和后續的BIM運維業務的有效銜接。
4 前瞻性標準設計，利于后期BIM運維
在實施的前期準備階段制定兼容運維的數據標準，減少后期BIM竣工模型到運維模型轉化的工作量，使得在T3航站樓及配套工程建設中和完成后形成的BIM模型資產能夠有效地投入BIM運維工作；
設計非結構化的數據屬性存儲模型，有效整合在BIM服務中不同相關方提供的以構件為單位的不一致、不對齊的數據信息，做到屬性信息不丟失；
設計BIM數據索引，將BIM模型的空間數據、數據模式各異的屬性數據和用于三維可視化的BIM模型切片數據通過數據索引進行唯一關聯，實現邏輯合一、物理按需分散存儲。
5 綜合規劃設計，助力孿生機場全面建設
GIS+BIM綜合管理平臺、BIM協同平臺、智慧工地系統、BIM建筑管理平臺都是數字孿生機場實現的重要基礎，在建設過程中需要整體預先考慮數字孿生機場的規劃，整體統一進行系統架構、數據標準、功能框架的設計，在未來數字孿生機場建設中，實現與現有各系統間的無縫銜接。
6 實時可視化，匯報及展示項目建設成果
T3航站樓和配套設施工程建設是將GIS+BIM平臺形成的地理空間大場景與BIM工程全過程形成的建筑空間小場景相結合，將BIM模型數據和建設施工過程數據、進度數據等進行結合，統一管理、高逼真仿真呈現，通過平臺端、大屏端進行展示匯報，
使機場相關人員能夠直觀地了解工程的整體進展和階段性成果。如圖9所示。
圖 8 項目建設成果實時可視化展示及匯報
7軟硬件一體化，確保模實合一
充分整合南方測繪集團特長，在項目竣工階段，通過激光點云設備實現BIM竣工模型與現場真實環境的模實核對，確保模實合一。將手持定位設備應用到施工巡檢、運維巡檢中，打通定位設備與集成軟件平臺的數據通路，實現軟硬件一體化。
四、推廣價值
南寧吳圩國際機場數字孿生底座平臺已形成產品化、定制化推廣方案，為機場安全管理、運營管理、智慧服務提供信息化、智能化、數字化的技術支撐，促進機場數字化轉型，為全國其他智慧機場的建設提供可參考、可復制的實踐典范，助力新時代民航強國建設。
