現代建筑行業中，幕墻作為建筑外立面的核心組成部分，正朝著形態復雜化、功能集成化、設計數字化的方向快速發展。異形、曲面、大跨度幕墻在超高層建筑、地標性建筑中的應用日益廣泛，傳統二維測量手段已難以滿足高精度施工與質量管控需求。隨著 BIM 技術在工程全生命周期的深度滲透，幕墻工程對設計模型與現場施工數據的一致性要求顯著提升，三維激光掃描技術成為連接數字化設計與實體施工的關鍵橋梁。
行業痛點
異形曲面多，環境復雜
面對曲面、雙曲等異形幕墻，傳統二維測量工具無法完整還原其三維空間形態，只能通過近似估算或分段擬合，導致測量結果與設計模型偏差較大，無法滿足高精度施工需求。
效率低下，適配不了短工期
幕墻龍骨數量多、節點密集，傳統測量需逐點定位、逐段量測，單棟建筑幕墻測量往往需要數天甚至數周。而幕墻施工周期緊湊，測量工作易與龍骨安裝、玻璃吊裝等工序沖突，拖慢整體施工進度。
解決方案

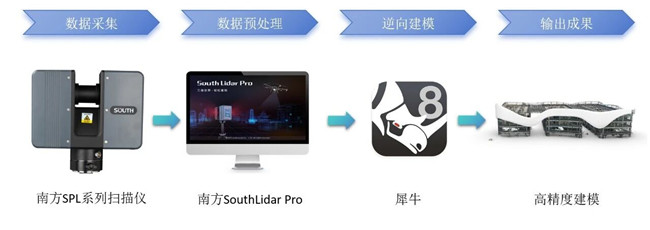

針對幕墻工程領域的數字化建設需求，南方測繪推出一站式技術解決方案 —— 以 SPL 系列架站式三維激光掃描儀為核心采集設備獲取現場全量數據，結合SouthLidar Pro 軟件實現點云數據的專業化處理，輸出完整鋼結構點云，最終依托犀牛軟件完成鋁單板的精準建模設計，為幕墻工程提質增效提供技術支撐。

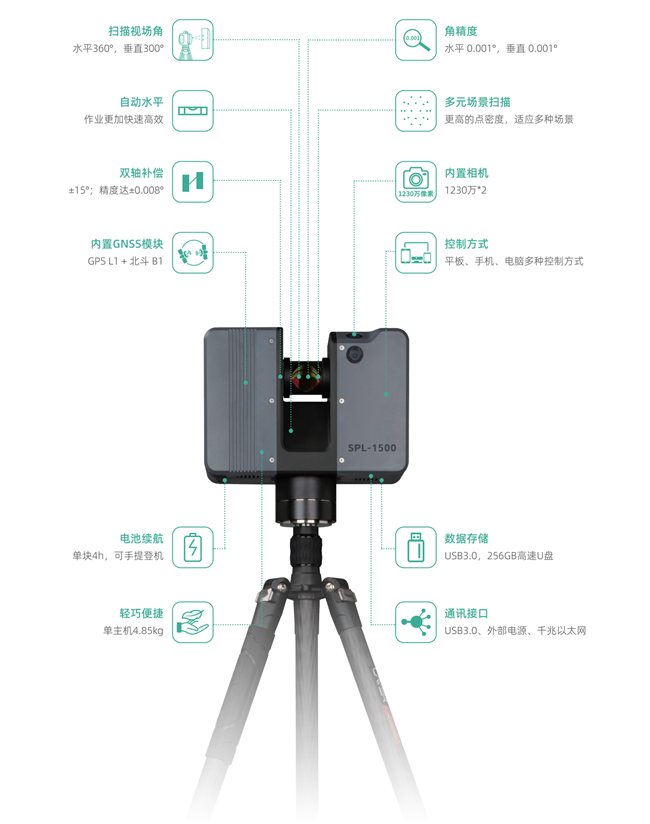

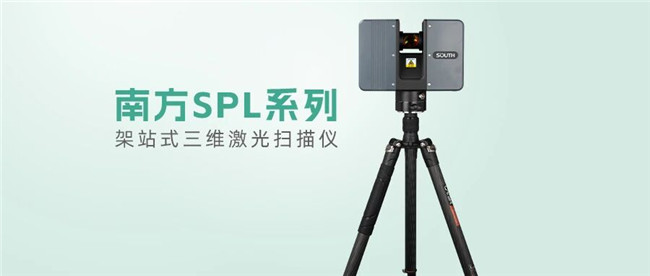

南方SPL系列配置1500m/620m/180m多種測程，覆蓋全場景應用，毫米級精度精準構建三維場景；機身—體化高度集成設計，整機僅重4.85kg，便攜易搬運；內置雙1230萬像素超清相機，快速采集場景全彩信息，色彩還原度拉滿，實景細節分毫畢現；單站用時最短16秒，外業效率顯著提升；集成雙軸補償、GNSS、電子羅盤、高度計、溫度計等多類傳感器，設備運行狀態實時清晰捕捉，作業數據更精準。
核心優勢
三維點云真實重現，無懼異形建筑
完整捕捉異形幕墻的三維空間形態，生成精細點云，精準還原龍骨的每一處節點連接與結構細節。
數據采集完整，精度高，質量有保證
多站數據自動拼接，精度達1-2mm，精準捕捉幕墻龍骨的三維空間位置、節點連接形態及安裝偏差，滿足異形、大跨度幕墻的高精度測量需求，為后續鋁單板建模提供可靠數據基底。

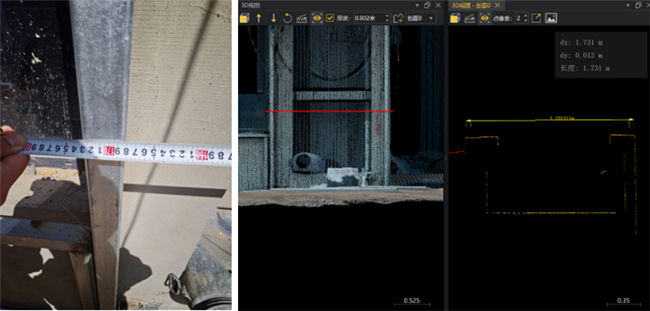

實測精度對比相差1mm
高效作業，適配幕墻施工短工期需求

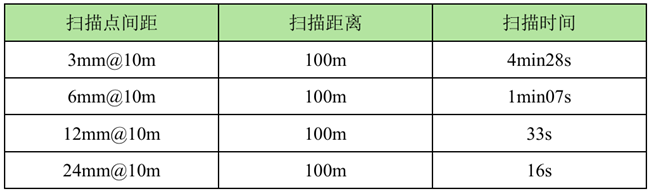

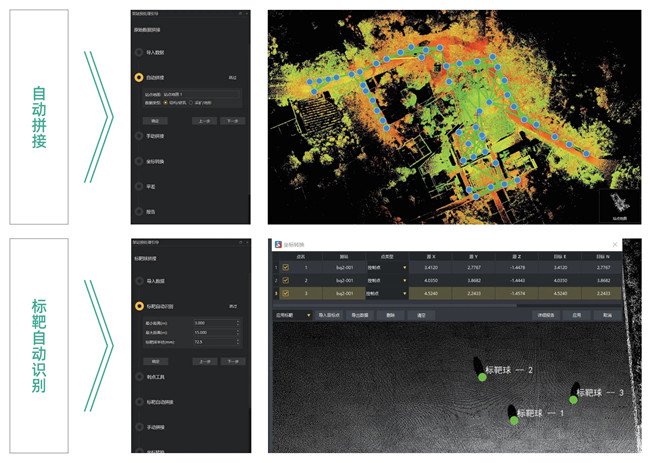

SPL系列掃描速度最高達200萬點/秒，單站最快16s，內業數據一鍵自動拼接，無需人工干預，整體作業效率大幅度提升，省時省力又省心。

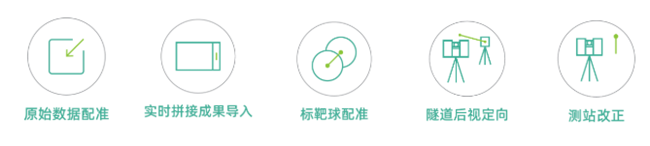

南方SPL系列標配SouthLidar Pro3.0軟件，數據全流程引導式處理，工作條理更清晰，避免遺漏步驟。
應用案例
案例一：常規建筑幕墻骨架掃描?鋁單板定制化建模
項目背景：某城市商業綜合體幕墻工程，外立面采用常規幕墻設計，需精準獲取鋼結構骨架三維尺寸，用于鋁單板的定制化建模、深化設計與工廠加工。傳統二維測量易出現尺寸偏差、數據不全，無法滿足鋁單板高精度安裝要求，且測量周期長、易拖慢施工進度。

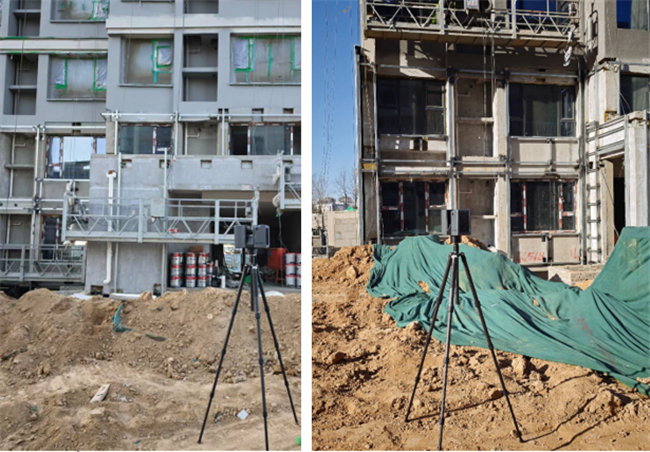

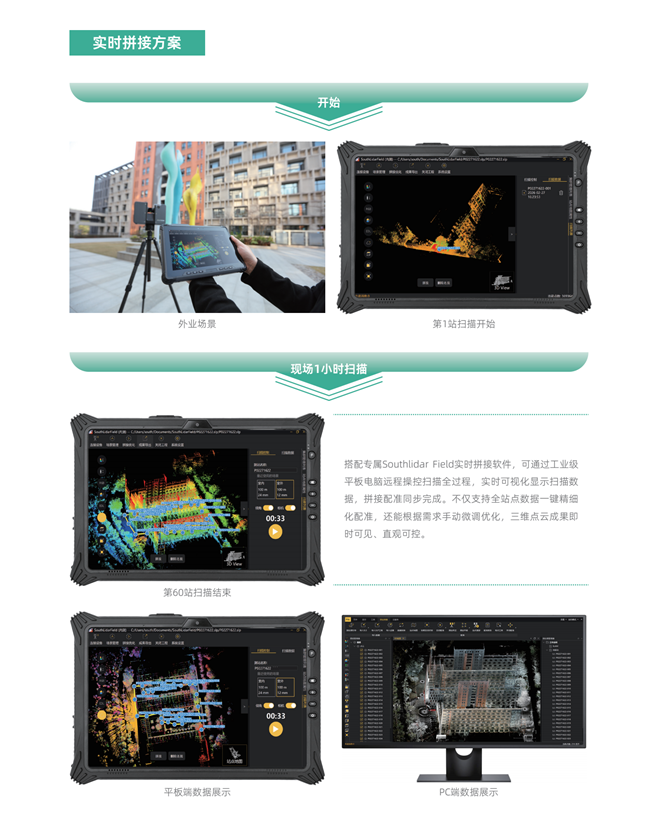

采用南方 SPL 系列掃描儀對幕墻骨架全域掃描，依托設備單站最快 16 秒、200 萬點 / 秒的高速采集能力，現場 1 小時即可完成核心區域骨架數據采集，完整捕捉龍骨節點、型材尺寸、空間位置等全量信息。外業掃描后利用SouthLidar Pro一鍵完成點云自動拼接、去噪、優化等操作，精準測量骨架各關鍵部位尺寸，實測精度可達 2mm，為鋁單板建模提供 1:1 真實尺寸依據。

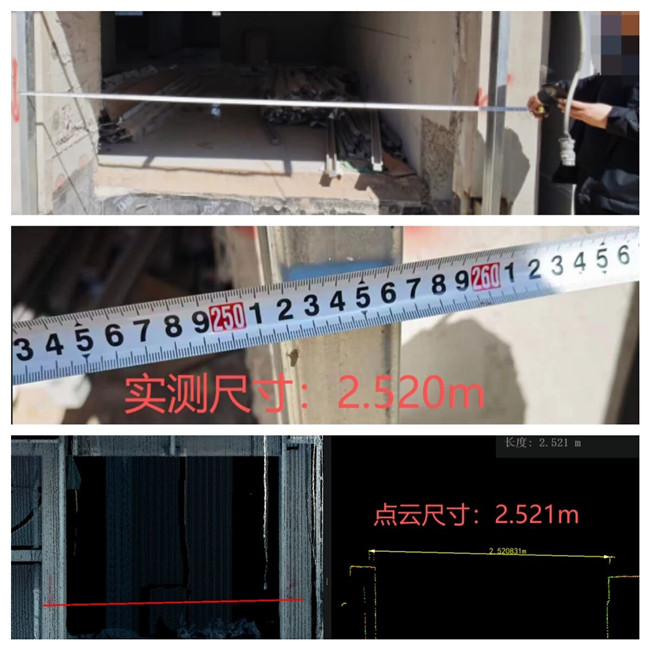

點云尺寸和實測尺寸誤差僅1-2mm
測量工期從傳統十數天壓縮至 1 天內，鋁單板加工合格率提升至99% 以上，徹底避免因尺寸偏差導致的返工、廢料問題，有效降低施工成本與工期風險。
案例二：大型體育場異形幕墻骨架掃描?鋁單板逆向設計
項目背景：某省級大型體育中心體育場為城市地標建筑，外立面采用大跨度、雙曲面異形幕墻，骨架結構復雜、節點密集、空間形態極不規則。傳統測量無法完整還原三維曲面形態，難以支撐鋁單板逆向建模與定制設計，是項目施工的核心難點。

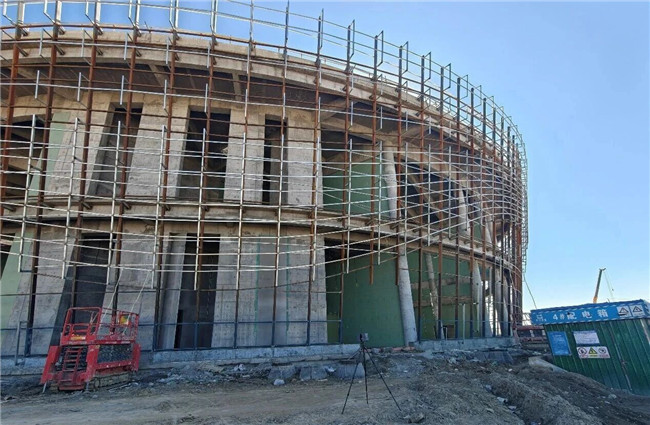

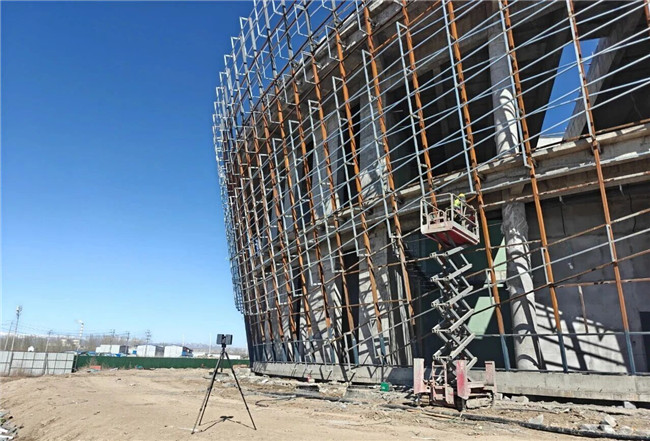

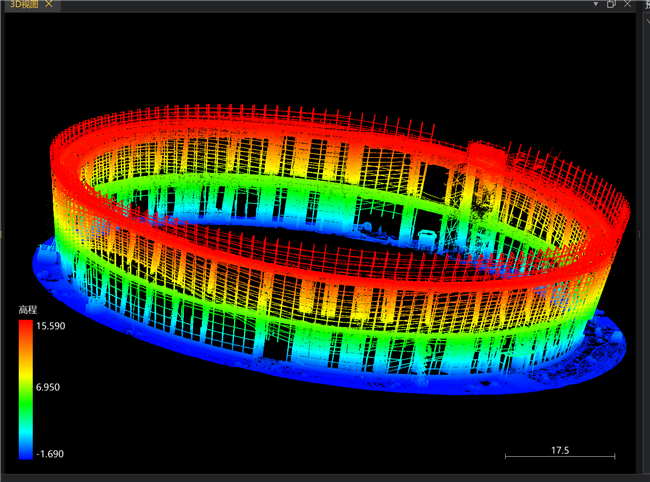

選用 SPL系列掃描儀，針對體育場超大跨度、曲面異形的幕墻骨架開展全維度掃描，無懼復雜異形結構，完整還原骨架三維空間形態、節點連接等核心數據；通過 SouthLidar Pro 軟件完成多站點云自動拼接、精準配準，生成完整的幕墻骨架高精度點云模型。

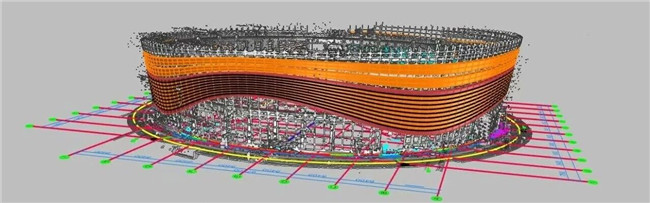

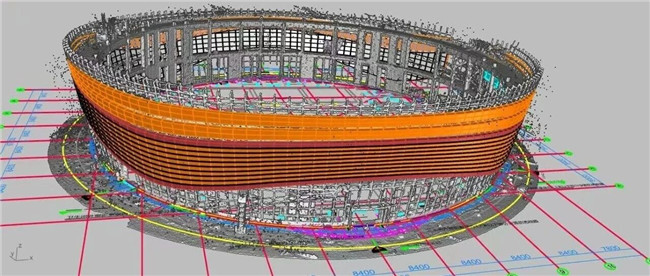

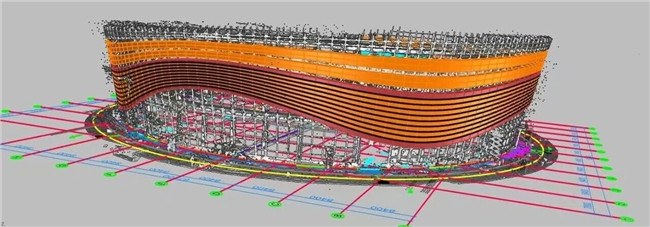

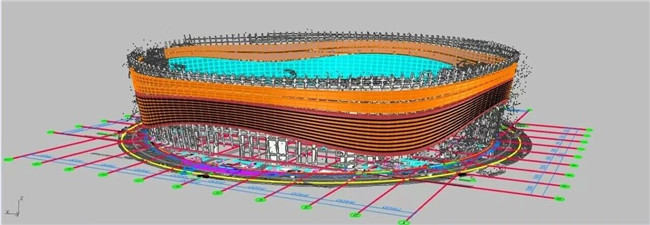

將高精度點云導入犀牛軟件，基于點云數據開展鋁單板逆向建模，精準匹配曲面形態與骨架安裝尺寸，完成異形鋁單板的深化設計、造型優化。
使用南方測繪架站式三維激光掃描儀，成功攻克大型異形曲面幕墻測量難題，實現數字化設計與現場施工無縫銜接，幕墻安裝偏差控制在毫米級，大幅縮短施工周期，助力地標項目高效、高品質交付，成為大型公共建筑幕墻數字化施工的典型范例。
