這個中國年相當另類！
免費看《囧媽》
各種葛優躺
口罩遭瘋搶
還有多地封城……
繼去年非洲貝寧一行后，咱們的征圖小伙伴可沒閑著，R250再次于春節前出動，這一回漂洋過海長途跋涉來到印尼，助力玻雅坑口電站500千伏送出線路工程。
.jpg)
.jpg)

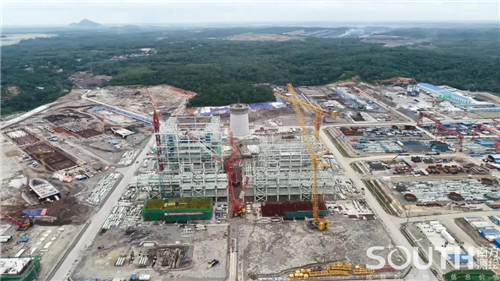

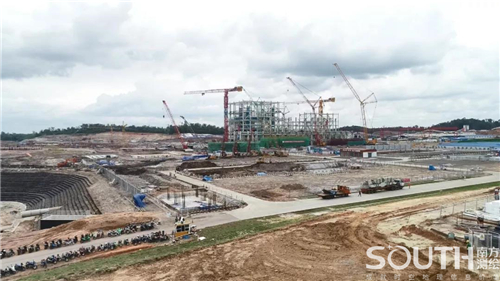

（發電廠工地現場）
深山老林無法長距通視，腫么辦？
豺狼虎豹野豬時有出沒，腫么辦？
植被茂密衛星信號遮擋，腫么辦？
荒郊野外行車交通困難，腫么辦？
當?shù)赝林鴶r路不讓通行，腫么辦？
待測點多而實測效率低，腫么辦？
工期短而人員設備不足，腫么辦？
親，自從有了無人機和激光雷達，
咱就不用“涼拌”啦！
.jpg)
.jpg)

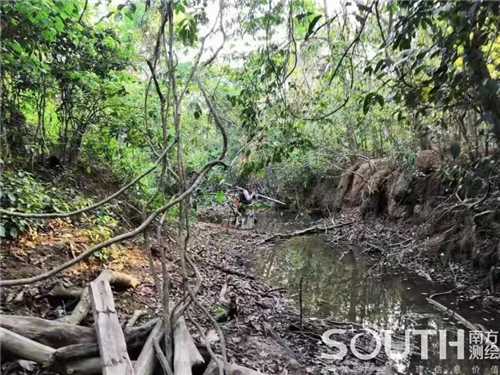

（深山密林，行動艱難，且衛星信號經常失鎖）
.jpg)

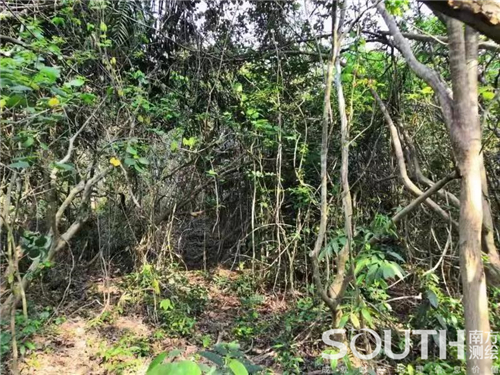

（蚊蟲叮咬不在話下，且時有豺狼虎豹出沒，ps：據說，最后老虎被逮起來了……）
項目介紹
項目地點：印尼 南蘇門答臘省 麻拉埃寧鎮
測區情況：熱帶雨林，丘陵地貌，30公里帶狀
甲方單位：國內某電力設計院
期望精度：廊道部分高程在20公分內，塔基位置高程在10公分內
成果需求：高精度點云、分類后的純地面點及高程點dwg文件
時效要求：3周完成內外業并提交成果
作業目的：輸變電網建設前期地形勘測
解決方案：無人機載三維激光移動測量
啟用設備：征圖R250+大疆M600一套
搭配儀器：南方RTK銀河1一套（甲方提供）
人員投入：操作員2人（我方），甲方配備司機、向?qū)Ъ俺謽屲娙烁?名在車上
實地困難：正值雨季，鄉野小徑崎嶇泥濘，龜速行車，沿線大部分無合適起降點
外業采集：7天，航飛14個架次（受交通條件嚴重影響，平均每天實際執行2個架次）
內業處理：7天（內外業同步進行）
.jpg)
.jpg)

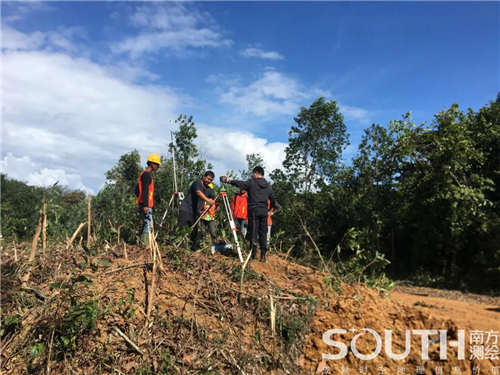

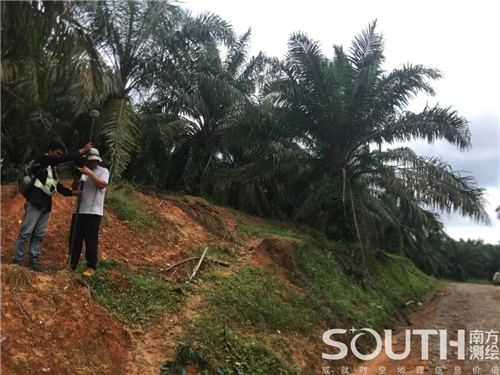

（架設基站，甲方通過RTK實測進行精度驗證）
.jpg)
.jpg)

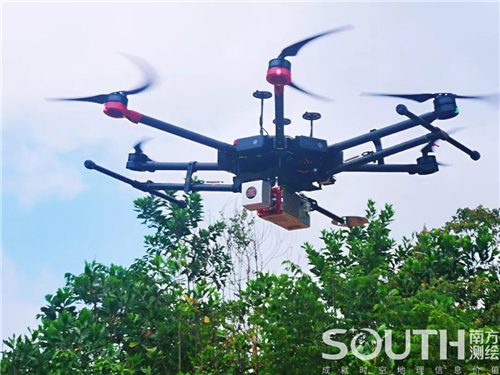

（雨季之中見縫插針，抓緊時間作業）
當?shù)厝蕴幱谟昙荆旰蟮缆纺酀舨豢埃て谟植荒艿⒄`，這是一次挑戰大自然的困難任務！行車途中顛簸難言，坐車如同坐飛船一般，是“囧途”，更是征途！以“征圖”，意“征途”！連移動測量實施起來都如此苦逼，可想而知那些扛著儀器漫山遍野徒步測點的伙計有多么艱辛了，而且還要隨時提防著自然界各種大大小小的“陌生朋友”（甲方測量員之前還被旱螞蟥咬出了好多血）……致敬測量人！
.jpg)
.jpg)

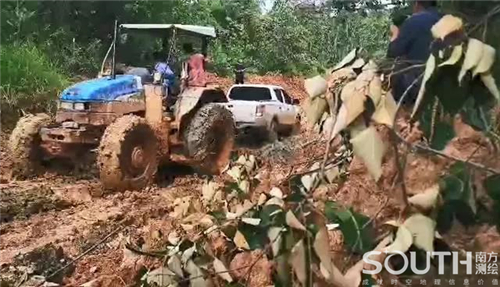

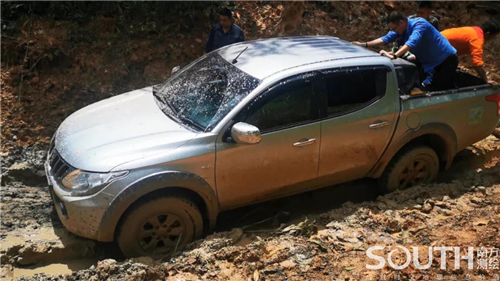

（道路崎嶇，皮卡車在濕滑泥路上多次爬坡失敗，最后用拖拉機強拉為其脫困）
測量成果出來后，與甲方RTK幾組實測點數據相比較，高程標準差值均控制在5公分以內，完全滿足合同要求！甲方原計劃3組人6臺RTK三四個月測完，而傳統測量不得不面臨著天氣、交通、環境等各種復雜因素的挑戰。但是，換作無人機載LiDAR僅七天采集完畢，不到兩周結束任務，倍爽兒！短，平，快！南方征圖三維激光移動測量就是辣么帥！
.jpg)
.jpg)

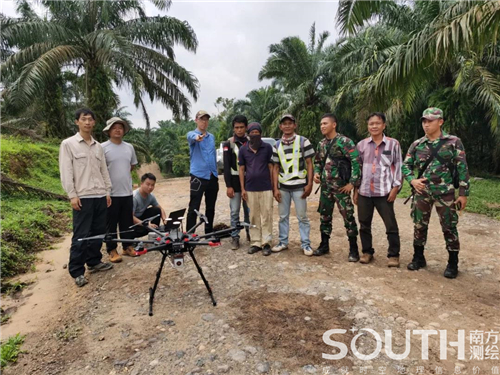

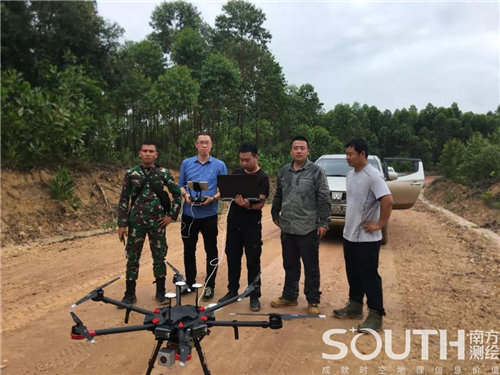

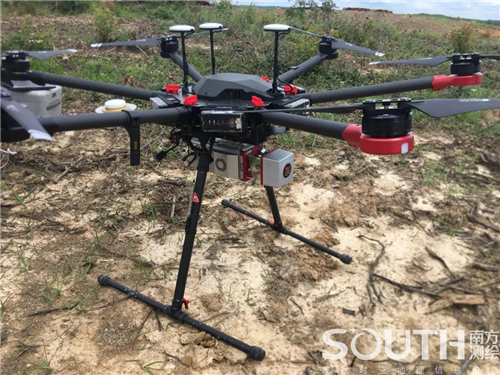

（經典的解決方案，可靠的團隊組合）
.jpg)

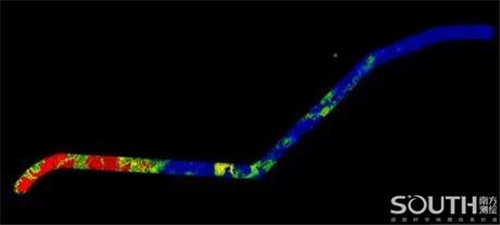

（其中一部分高精點云成果）
.jpg)

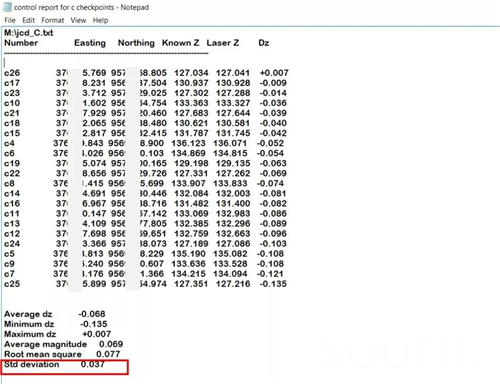

（其中一組精度報告）
祝大家新年大吉，“鼠”你好運連連！
同時，也希望疫情的陰霾早日散去，工作贏來新一輪的進發！
